उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | सिंगल / डबल गर्डर क्रेन के लिए क्रेन एंड कैरिज मोटर ट्रैवलिंग एंड ट्रक कैरिज | शक्ति का स्रोत: | 3 चरण 380 वी 50 एचजेड |
|---|---|---|---|
| क्रेन की सुविधा: | एकल गर्डर ओवेरड क्रेन | उठाने का तंत्र: | इलेक्ट्रिक ट्रॉली |
| नियंत्रण रखने का तरीका: | वायरलेस रिमोट कंट्रोल | रेटेड लोडिंग क्षमता: | 1 ~ 20t |
| स्पैन: | जैसा आप अनुरोध करें | ||
| हाई लाइट: | अंत गाड़ी ओवरहेड क्रेन,क्रेन की अंत गाड़ी |
||
सिंगल / डबल गर्डर क्रेन के लिए क्रेन एंड कैरिज मोटर ट्रैवलिंग एंड ट्रक कैरिज
उत्पाद संक्षिप्त परिचय:
जेसीवाईसी ब्रांड एंड कैरिज एक महत्वपूर्ण घटक है जो आकाश में पुल का समर्थन करने के लिए ओवरहेड क्रेन के मुख्य बीम के दोनों सिरों पर स्थापित होता है।
अंतिम कैरिज में दो भाग होते हैं, एक पहिया और एक अंत बीम फ्रेम।एंड बीम फ्रेम एक ऊपरी कवर प्लेट, एक वेब प्लेट और एक निचली कवर प्लेट से बना होता है।कनेक्शन प्लेट और कोण स्टील को बोल्ट के साथ बांधा जाता है।
उत्पाद स्थापना:
कनेक्शन प्लेट को अंतिम कैरिज के शीर्ष पर रखें, संरेखित करें
पोजिशनिंग पिन होल और लचीली पोजीशनिंग पिनों को ऑन करें
कनेक्शन प्लेट को ठीक करने के लिए छेदφ10x30 छेद में।कनेक्ट
बोल्ट M16x70 के साथ कनेक्शन प्लेट और एंड कैरिज।
दो बीयरिंगों को पहियों के दोनों किनारों पर दबाएं और फिर
इसे अंत गाड़ी में डाल दो;शाफ्ट और शाफ्ट के साथ पहियों को ठीक करेंआस्तीन।
शाफ्ट प्लेटिन के साथ शाफ्ट को ठीक करें;बोल्ट के साथ शाफ्ट प्लेट को ठीक करें।
रबर बफर को सील प्लेट पर स्थापित करें और फिर बोल्ट के साथ अंत गाड़ी के दोनों सिरों पर सील प्लेट को ठीक करें।
इस माउंटिंग प्लेट का उपयोग साइट पर करंट कलेक्टर ब्रैकेट इंस्टॉलेशन के लिए किया जाता है। करंट कलेक्टर ब्रैकेट को स्थापित करते समय माउंटिंग प्लेट को हटा दें, ब्रैकेट को माउंटिंग प्लेट पर वेल्डिंग करें और फिर माउंटिंग प्लेट को बोल्ट के साथ एंड कैरिज पर ठीक करें।
उत्पाद तकनीकी पैरामीटर:
| नमूना | क्रेन | आयताकार स्टील की ट्यूब |
पहिये का आकार | इंजन की शक्ति | एस 1 (मिमी) |
एस 2 (मिमी) |
W1 (मिमी) |
डब्ल्यू 2 (मिमी) |
| जीएल125-15 | 1t-7.5m | १५०*१५०*६ | W125*60 | 0.3 किलोवाट * 2 | 1500 | 1300 | 400 | 500 |
| जीएल125-20 | 1t-11.5m | 2000 | १८०० | 400 | 500 | |||
| जीएल125-25 | 1t-16.5m | 2500 | 2300 | 400 | 500 | |||
| GL160-15 | 2t / 3t-7.5m | 150*200*8* | W160*70 | 0.4 किलोवाट * 2 | 1500 | १२०० | 400 | 500 |
| GL160-20 | 2t/3t-11.5m | 2000 | १७०० | 400 | 500 | |||
| GL160-25 | 2t/3t-16.5m | 2500 | २२०० | 400 | 500 | |||
| GL160-30 | 2t/3t-22.5m | 3000 | 2700 | 500 | 600 | |||
| GL160-35 | 2t/3t-28.5m | 3500 | 3200 | 600 | 700 | |||
| GL200-20 | 5t-11.5m | १५०*२५०*८ | W200*70 | 0.4 किलोवाट * 2 | 2000 | १७०० | 400 | 500 |
| GL200-25 | 5t-16.5m | 2500 | २२०० | 400 | 500 | |||
| GL200-30 | 5t-22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
| GL200-35 | 5t-28.5m | 3500 | 3200 | 600 | 700 | |||
| GL250-20 | 10t-11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
| GL250-25A | 10t-16.5m | 2500 | 2100 | 500 | 600 | |||
| GL250-30A | 10t-22.5m | 1.1 किलोवाट * 2 | 3000 | 2600 | 500 | 600 | ||
| GL250-35A | 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
| GL250-25B | 16t-16.5m | 200*300*8 | W250*80 | 1.1 किलोवाट * 2 | 2500 | 2100 | 600 | 700 |
| GL250-30B | 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
| GL250-35B | 16t-28.5m | 1.5 किलोवाट * 2 | 3500 | 3100 | 700 | 800 | ||
| GL315-30 | 20t-16.5m | 200*400*8 | W315*90 | 1.5 किलोवाट * 2 | 3000 | 2500 | 700 | 800 |
| GL315-35 | 20t-22.5m | 3500 | 3000 | 700 | 800 |

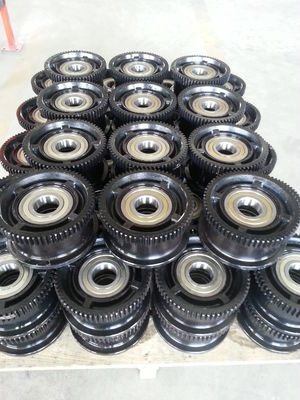

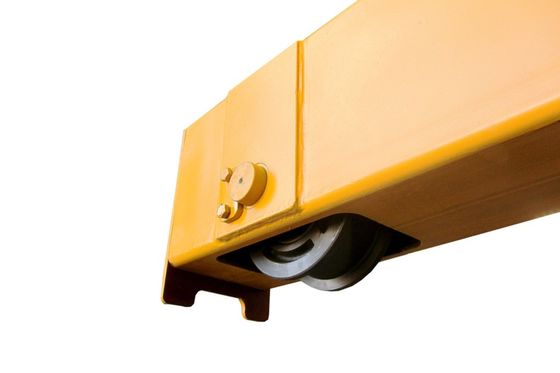

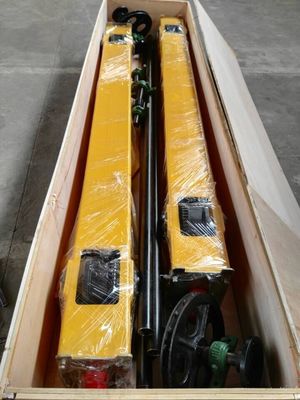

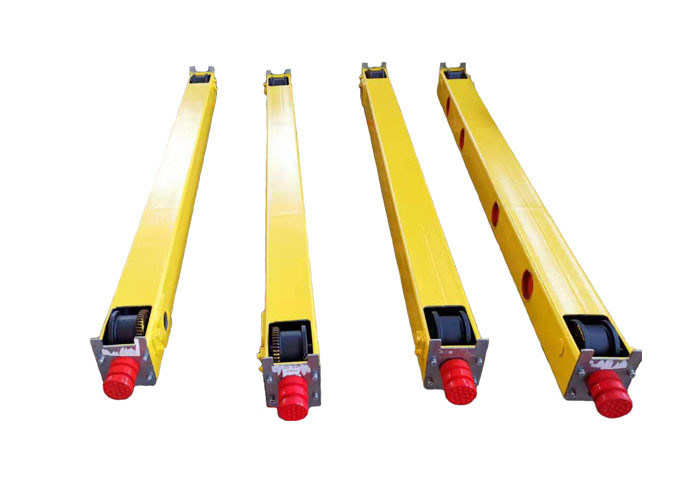

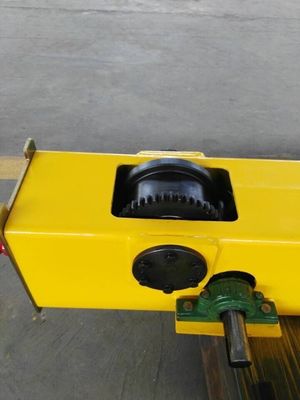

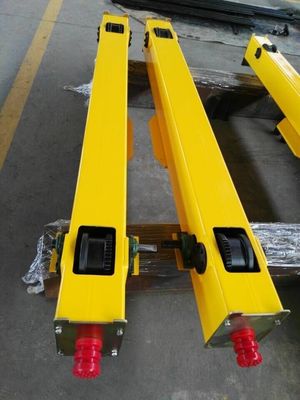

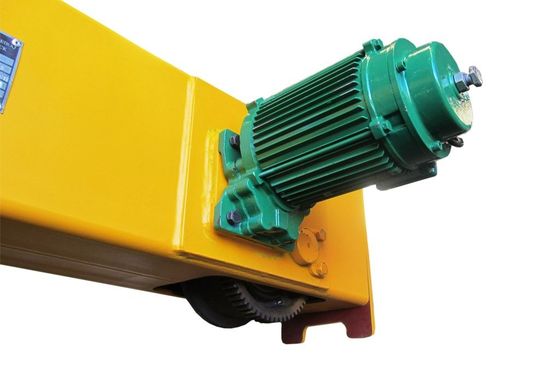

उत्पाद प्रदर्शनी:
