| MOQ: | 1 सेट |
| कीमत: | बातचीत योग्य |
| standard packaging: | प्लाईवुड मामले |
| Delivery period: | 15 से 20 कार्यदिवस |
| payment method: | एल/सी, टी/टी, पश्चिमी संघ |
| Supply Capacity: | प्रति सप्ताह 200 से 300 सेट |

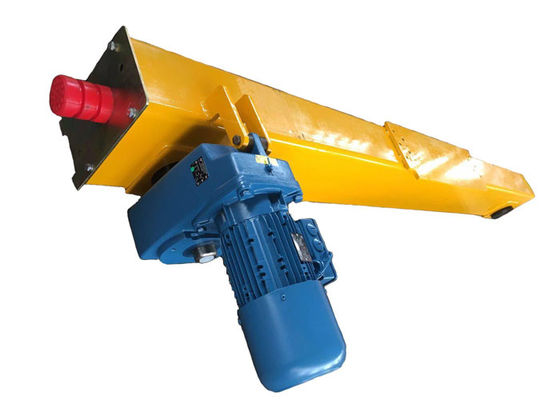

क्रेन की यूरोपीय शैली सिंगल गर्डर टॉप रनिंग एंड कैरिज
उत्पाद वर्णन:
क्रेन की यूरोपीय शैली सिंगल गर्डर टॉप रनिंग एंड कैरिज एक लोकप्रिय और लागत प्रभावी उठाने वाला उपकरण है जिसका उपयोग विभिन्न क्षेत्रों और क्षेत्रों, जैसे विनिर्माण, खनन, रासायनिक उद्योग और स्टील मिलों में किया जाता है।ओवरहेड क्रेन चार मुख्य विन्यासों में आती है, जिसमें सिंगल / डबल गर्डर, एंड कैरिज, टॉप रनिंग और अंडरहंग सिस्टम शामिल हैं।हमारे ओवरहेड क्रेन को आपके विशेष उठाने वाले उपकरणों के अनुरूप डिजाइन और निर्मित भी किया जा सकता है।
उत्पाद तकनीकी पैरामीटर:
| नमूना | क्रेन | आयताकार स्टील की ट्यूब |
पहिये का आकार | इंजन की शक्ति (20मी/मिनट) |
इंजन की शक्ति (30मी/मिनट) |
एस 1 (मिमी) |
एस 2 (मिमी) |
W1 (मिमी) |
डब्ल्यू 2 (मिमी) |
| EUS90-15 | 1.6t-7.5m | १५०*१५०*६ | U90*60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
| EUS90-20 | 1.6t-11.5m | 2000 | १८०० | 400 | 550 | ||||
| EUS90-25 | 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
| EUS90-30 | 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
| EUS125-15 | 3.2t-7.5m | 150*200*8* | U125*60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
| EUS125-20 | 3.2t-11.5m | 2000 | १८०० | 400 | 550 | ||||
| EUS125-25 | 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
| EUS125-30 | 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
| EUS125-35 | 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
| EUS160-15 | 6.3t-7.5m | १५०*२५०*८ | यू१६०*७० | FA37-0.55KW | FA37-0.75KW | 1500 | १२०० | 400 | 550 |
| EUS160-20 | 6.3t-11.5m | 2000 | १७०० | 400 | 550 | ||||
| EUS160-25 | 6.3t-16.5m | 2500 | २२०० | 400 | 550 | ||||
| EUS160-30 | 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
| EUS160-35 | 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
| EUS200-20 | 12.5t-11.5m | 200*250*8 | U200*70 | FA47-0.75KW | FA47-1.1KW | 2000 | १७०० | 500 | 650 |
| ईयूएस200-25 | 12.5t-16.5m | 2500 | २२०० | 500 | 650 | ||||
| ईयूएस200-30 | 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
| EUS200-35 | 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
| EUS250-20 | 16t/20t-11.5m | 200*300*8 | U250*80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
| EUS250-25 | 16t/20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
| EUS250-30 | 16t/20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
| EUS250-35 | 16t/20t-28.5m | 3500 | 3100 | 700 | 850 |
उत्पाद स्थापना:
कनेक्शन प्लेट को अंतिम कैरिज के शीर्ष पर रखें, संरेखित करें
पोजिशनिंग पिन होल और लचीली पोजीशनिंग पिनों को ऑन करें
कनेक्शन प्लेट को ठीक करने के लिए छेदφ10x30 छेद में।कनेक्ट
बोल्ट M16x70 के साथ कनेक्शन प्लेट और एंड कैरिज।
दो बीयरिंगों को पहियों के दोनों किनारों पर दबाएं और फिर
इसे अंत गाड़ी में डाल दो;शाफ्ट और शाफ्ट के साथ पहियों को ठीक करेंआस्तीन।
शाफ्ट प्लेटिन के साथ शाफ्ट को ठीक करें;बोल्ट के साथ शाफ्ट प्लेट को ठीक करें।
रबर बफर को सील प्लेट पर स्थापित करें और फिर बोल्ट के साथ अंत गाड़ी के दोनों सिरों पर सील प्लेट को ठीक करें।
इस माउंटिंग प्लेट का उपयोग साइट पर करंट कलेक्टर ब्रैकेट इंस्टॉलेशन के लिए किया जाता है। करंट कलेक्टर ब्रैकेट को स्थापित करते समय माउंटिंग प्लेट को हटा दें, ब्रैकेट को माउंटिंग प्लेट पर वेल्डिंग करें और फिर माउंटिंग प्लेट को बोल्ट के साथ एंड कैरिज पर ठीक करें।
|
|
