सीडी1 लिफ्ट इलेक्ट्रिक तार रस्सी लिफ्ट 1 टन 5 टन लिफ्टिंग ऊंचाई 6 मीटर / 9 मीटर 380V के साथ
संक्षिप्त अवलोकन
विद्युत तार रस्सी सीडी 1 / एमडी 1 मॉडल उठाने कॉम्पैक्ट संरचना, हल्के वजन, छोटे आकार और आसान संचालन की विशेषताएं हैं। यह न केवल ओवरहेड रेल पर इस्तेमाल किया जा सकता है,लेकिन कई प्रकार के इलेक्ट्रिक या मैनुअल क्रेन जैसे सिंगल-ग्रिडर क्रेन के साथ भी इस्तेमाल किया जा सकता है, डबल-ग्रिड क्रेन, कैंटिलीवर क्रेन और गैन्ट्री क्रेन आदि।इलेक्ट्रिक लिफ्ट मॉडल एमडी1 दोहरी लिफ्टिंग गति के साथ जिसका उपयोग उस मामले में किया जाना चाहिए जब लिफ्ट मॉडल सीडी1 रिसीशन ऑपरेशन के दौरान ठीक विचलन की आवश्यकताओं को पूरा नहीं कर सकता है.
आवेदन दायर किए गए
- व्यापक रूप से कारखानों, कार्यशालाओं, गोदामों और कई अन्य अवसरों में सामग्री को सीधे उठाने के लिए उपयोग किया जाता है,
- माल उठाने के लिए सिंगल-ग्रिड क्रेन के सीधे या घुमावदार I-स्टील बीम पर स्थापित।
- इसका उपयोग इलेक्ट्रिक लिफ्ट डबल-बीम, गैन्ट्री क्रेन और स्लीविंग क्रेन के साथ भी विभिन्न वस्तुओं को उठाने के लिए किया जा सकता है।
- इसके बहुत सारे अनुप्रयोग हैं, केवल इसके लाभों के लिए, जैसेः तंग संरचना, सुविधाजनक संचालन, हल्का वजन, व्यापक सामान्य उपयोग आदि।
मुख्य विशेषताएं
- मॉडल सीडी1, एमडी1 विद्युत तार रस्सी लिफ्ट एक छोटे आकार का लिफ्टिंग उपकरण है, जिसे सिंगल बीम, ब्रिज, गैन्ट्री और आर्म क्रेन पर लगाया जा सकता है।
- थोड़ा संशोधन के साथ, इसका उपयोग लिंच के रूप में भी किया जा सकता है।
- इसका व्यापक रूप से कारखानों, खानों, बंदरगाहों, गोदामों, कार्गो भंडारण क्षेत्रों और दुकानों में उपयोग किया जाता है, जो कार्य दक्षता बढ़ाने और कार्य परिस्थितियों में सुधार के लिए आवश्यक है।
- मॉडल सीडी1 इलेक्ट्रिक लिफ्ट में केवल सामान्य गति होती है, जो सामान्य अनुप्रयोग को संतुष्ट कर सकती है।
- मॉडल एमडी1 इलेक्ट्रिक लिफ्ट दो गति प्रदान करता हैः सामान्य गति और कम गति। कम गति पर, यह सटीक लोडिंग और अनलोडिंग, रेत बॉक्स की माउंटिंग, मशीन टूल्स का रखरखाव आदि कर सकता है।
लाभ
- सीई अनुमोदित।
- हल्के वजन का मजबूत निर्माण।
- अधिकतम भार उठाने के लिए कम प्रयास।
- पूरी तरह से फोल्ड हुक।
- उच्च ग्रेड मिश्र धातु लोड श्रृंखला।
- टिकाऊ पका हुआ तामचीनी पेंट सुरक्षा।
- अतिभार सुरक्षा उपकरण अनुरोध पर उपलब्ध है।
- उत्कृष्ट बिक्री के बाद सेवा.
मोटर:लिफ्ट मोटर एक कॉपर प्रकार का रोटर मोटर है जिसमें ब्रेकिंग होती है; यह सबसे अच्छी गुणवत्ता वाले मोटर्स में से एक है, जिसमें बड़ा टॉर्क होता है, इसलिए इसे अक्सर चलने के लिए अनुकूलित किया जा सकता है, अधिकतम टॉर्क 2 है।नामित टोक़ से 4-3 गुना.
गियरबॉक्स:लिफ्ट गियर बॉक्स में उच्च पहनने के प्रतिरोध के लिए विशेष रूप से इलाज किए गए गियर हैं। प्रत्येक गियर शाफ्ट असेंबली को चिकनी, कम घर्षण संचालन सुनिश्चित करने के लिए गेंद या रोलर बीयरिंग पर समर्थित किया जाता है।
तार रस्सीःलिफ्टिंग रस्सी निर्यात मानकों का अनुपालन करती है। ड्रम द्वारा लीड रस्सी ढीली होने पर पक्ष में फिसलती नहीं है। रस्सी की नाममात्र टूटने की ताकत पर सुरक्षा कारक छह है।
रस्सी ड्रम:ड्रम, पर्याप्त लंबाई का निर्बाध पाइप एक परत में घुमाया जा सकता है और घर्षण पहनने को कम करने के लिए रस्सी के लिए उचित समर्थन प्रदान करता है।ड्रम शाफ्ट सुचारू रूप से चलने सुनिश्चित करने के लिए बॉल बीयरिंग पर हल करता है.
विद्युत उपकरण नियंत्रण प्रणालीःमॉडल सीडी1 और एमडी1 लिफ्ट संपर्क बॉक्स, नियंत्रण स्विच, कट-ऑफ लिमिटर से बना है, नियंत्रण स्विच का कार्य वोल्टेज 380V, 36V या 24V ((सुरक्षा वोल्टेज) है।
रस्सी गाइड:रस्सी गाइड दो हिस्सों में है, जिससे आसानी से पहुंच सुनिश्चित होती है। यह ड्रम को पूरी तरह से घेर लेता है ताकि रस्सी अनलोड होने पर भी रस्सी को अनकोइल नहीं किया जा सके।हमारी कंपनी के रस्सी गाइड मोटी और विस्तारित है, ताकि यह आसानी से क्षतिग्रस्त न हो।
हुक:हुक ब्लॉक को इकट्ठा करने से पहले पूर्ण भार के 150 प्रतिशत पर परीक्षण किया जाता है।
तकनीकी विन्यास
| मॉडल | उठाने की क्षमता (टी) | उठाने की ऊंचाई (मी) | उठाने की गति (m/min) | रनिंग स्पीड (m/min) | तार रस्सी का प्रकार | तार रस्सी का व्यास (मिमी) | आई बीम ट्रैक प्रकार | कार्य कर्तव्य | लिफ्टिंग मोटर |
|---|
| शक्ति ((kw) | आरपीएम (आर/मिनट) | विद्युत आपूर्ति |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22बी | एम3 | 0.4 | 1380 | 220-440V 50/60 हर्ट्ज 3 चरण |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28बी | एम3 | 0.8 | 1380 |
| सीडी१-१ | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28बी | एम3 | 1.5 | 1380 |
| सीडी1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | एम3 | 3 | 1380 |
| सीडी१-३ | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | एम3 | 4.5 | 1380 |
| सीडी1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | एम3 | 7.5 | 1380 |
| सीडी1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | एम3 | 13 | 1400 |
| सीडी१-१६ | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45अ-63ग | एम2 | 13 | 1400 |
| सीडी1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | एम2 | 13 | 1400 |
नोट्स
- A. उठाने की मानक ऊंचाई 6, 9, 12, 18, 24, 30 और 36 मीटर है।
- B. उठाने की गति एकल गति या दोहरी गति हो सकती है, यहां तक कि आवृत्ति इन्वर्टर के साथ बहु-गति भी हो सकती है।
- सी. कम हेडरूम वाले लिफ्ट के लिए उपयुक्त रेल एच-प्रकार की रेल है और आई-प्रकार की रेल भी उपलब्ध है।
- D. इस प्रकार के लिफ्ट के लिए अनुशंसित रस्सी रिवींग 2/1, 4/2 या 4/1 है।
- E. सामान्य यात्रा गति 20 मीटर/मिनट है, और 12.5, 16, 25, 30, 45m/min अनुरोध पर।
- F. दोहरी गार्डर का सामान्य रेल गेज 1200, 1500, 1800, 2100 और 2300 मिमी है।

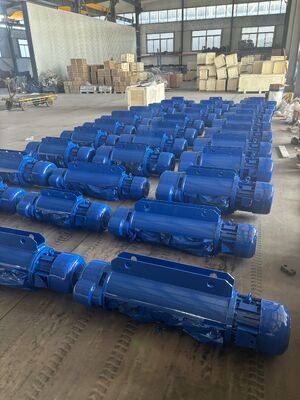

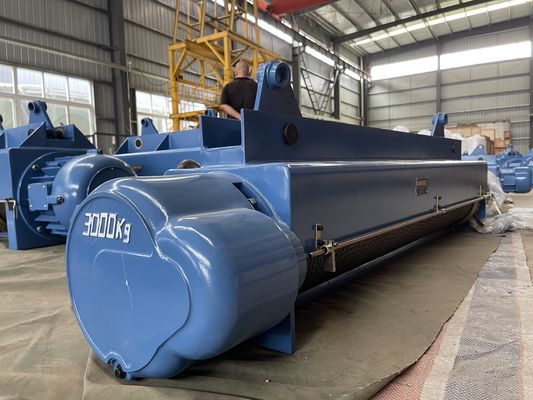

उत्पाद प्रदर्शनी
